水泥厂窑炉浇注料施工技术方案-快3大小单双平台赚钱

» 网站首页 » 新闻资讯 » 公司新闻 » 水泥厂窑炉浇注料施工技术方案

点此咨询>>耐火材料厂家为您提供专业的方案、报价、产品信息，拨打电话了解您的需求为您竭诚服务！【15638177599】

1.锚固件焊接：按照图纸尺寸进行施工放线，扒钉等锚固件方向符合图纸要求，焊接牢固，经检查合格后方可进行硅酸钙板粘贴施工。

2.硅酸钙板粘贴：按照施工图纸要求规格，采用机加工与手工加工结合进行硅酸钙板粘贴，硅酸钙板紧贴壳体，硅酸钙板之间缝隙≤1. 5mm粘结剂粘贴密封，并采用镀锌铅丝绑扎（成米字型），表面涂刷防水剂厚度，按照图纸要求厚度涂刷施工，扒钉表面涂刷Imm厚沥青漆。

3.模板的制作安装：模板制作安装要有足够强度，不走形，不移位，不漏浆，几何尺寸满足图纸要求，施工面要涂刷废机油方便拆模，重复使用的模板要及时清理、修整。

4.严格控制浇注料加水量，加水量不得超出材料说明书高限量，在保证流动性的前提下，加水量易少不易多，已初凝甚至结块的浇注料不得倒入模框中，也不得加水搅拌再用。

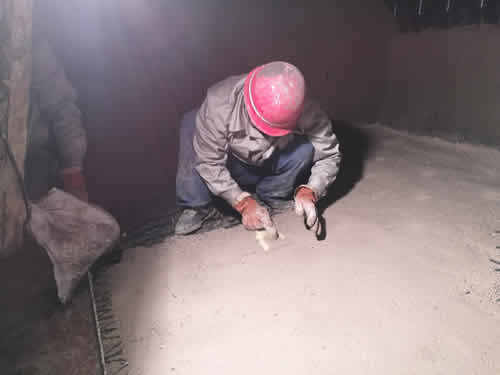

5.浇注料搅拌：搅拌机搅拌要均匀，干料搅拌约3～5分钟后，加入适量干净水搅拌约5～10分钟，搅拌好的浇注料在30分内用完，超过时间禁止使用，加入模板内的浇注料应立即用振动棒分层振实，每层高度应≤0. 3m，振动棒插入间距以0. 20m为宜，出浆为标准，应振捣密实，不得出现孔洞，但允许少量的细小蜂窝和局部不明显麻面。

6.大面积浇注时，要分块浇注施工，膨胀缝按照设计图纸要求留设，不得遗漏，且应留设在锚固件中间位置。

7.浇注料表面干燥后，应立即将其暴露在露天部位的浇注料盖严，高温天气初凝后应定期洒水养护，保持其表面湿润；浇注料终凝后可拆除模板继续洒水养护，承重模须待强度达到70%以后再拆除。
